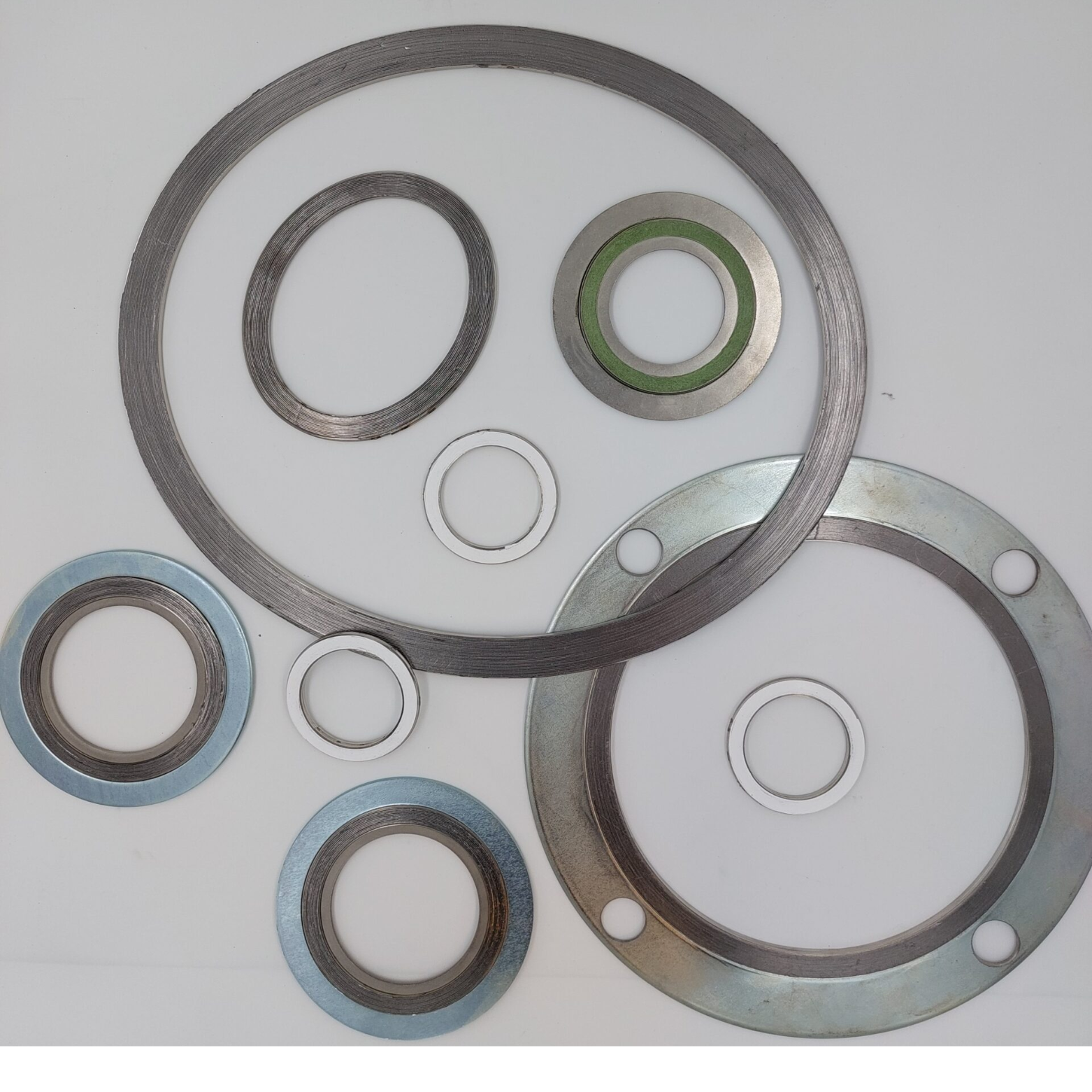

Joint Spiralé

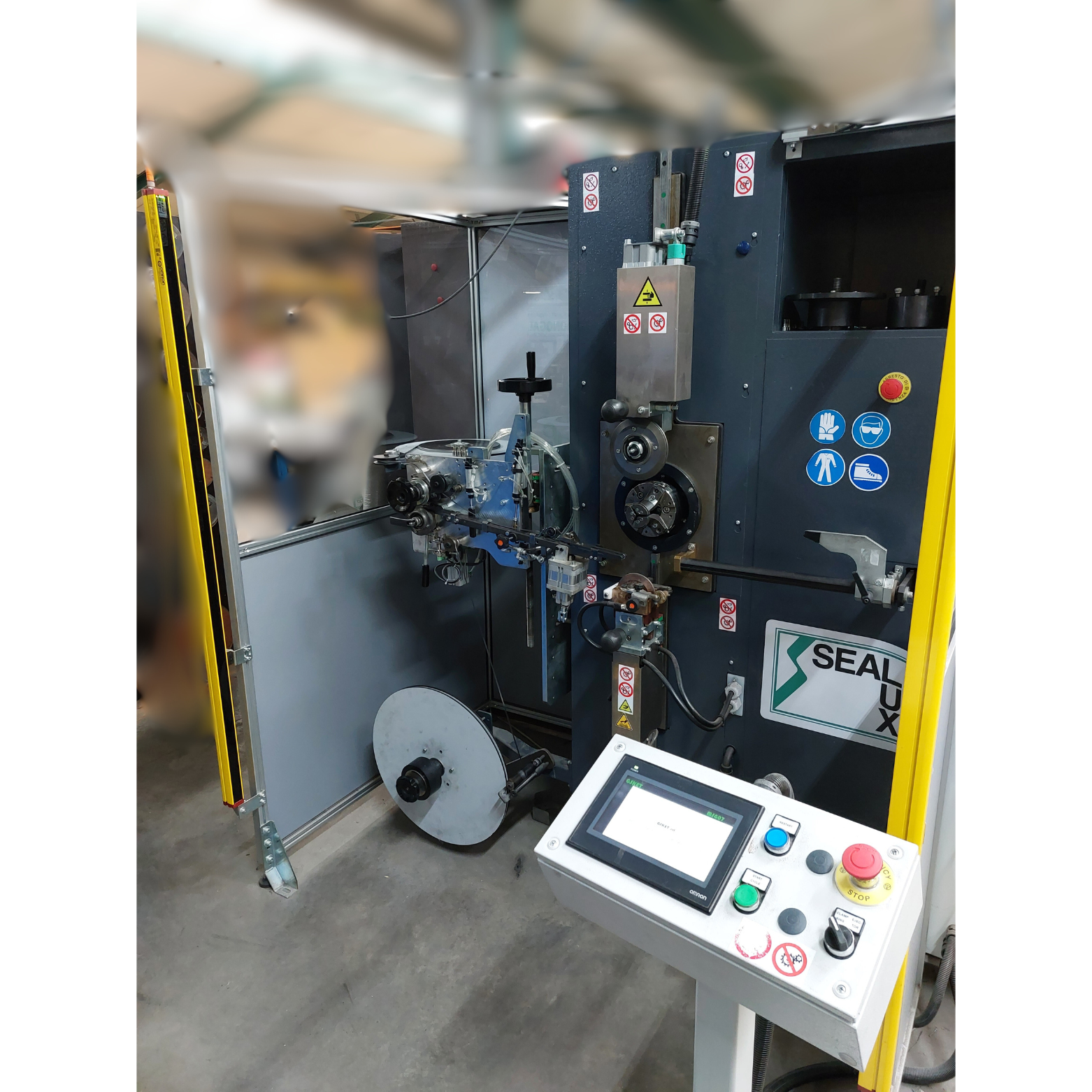

Nous disposons de plusieurs machines pour la fabrication de joints spiralés.
L’élément d’étanchéité du joint spiralé consiste en un enroulage de métal profilé en « v » et d’un matériau de remplissage plus soft, graphite, Mica, PTFE.
La combinaison de ces deux éléments permet de réaliser l’étanchéité. Nos épaisseurs de joint standards sont 4.5mm, 3.2mm
Nos joints spiralés ont été testé en laboratoire pour l’utilisation Hydrogène et sont donc compatibles pour ce média. H2 READY
Suivant les conditions d’utilisation et le type de bride, la construction de joints spiralés est adaptée par l’ajout d’anneaux intérieurs et/ou extérieurs.
Le joint spiralé se décline en sous catégories selon le type de bride dont il faut assurer l’étanchéité

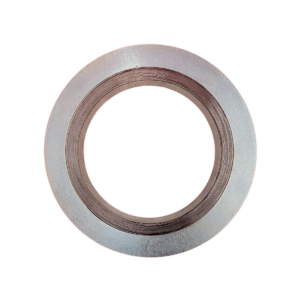

Joint spiralé avec guide(s)
Grâce à notre stock d’anneaux intérieurs et extérieurs d’origine européenne, nous sommes capables de produire les joints spiralés standards selon les normes ASME B16.20 et DIN.
Nous disposons également d’un large stock de tôles afin de découper les anneaux hors standards ou dans des matières moins fréquentes (Alliages spéciaux) et ainsi répondre à l’ensemble des demandes pour les joints spiralés avec renfort.

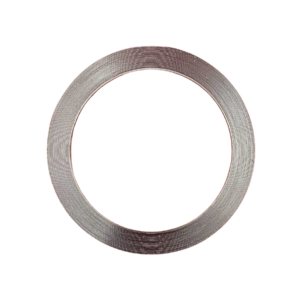

Joint spiralé sans renfort
Nos machines nous permettent également de produire les joints spiralés sans renfort, utilisés pour les brides à emboitement double.
Notre parc machine nous permet de répondre rapidement à vos besoins en joint spiralé, même pour les demandes les plus urgentes (24h).

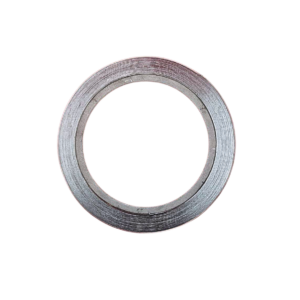

Joint spiralé avec guide intérieur
Nous disposons d’un large stock de tôles afin de découper les anneaux hors standards ou dans des matières moins fréquentes (Alliages spéciaux) et ainsi répondre à l’ensemble des demandes pour les joints spiralés avec renfort intérieur.

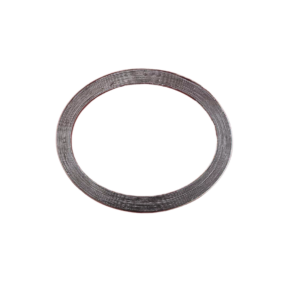

Joint spiralé Oval
Nos machines nous permettent également de fabriquer les joints spiralés de formes ovales, avec ou sans guide de renfort.
Téléchargez notre fiche technique
Joint spiralé (Version Française)
Datasheet spiral wound gasket (english version)
Vos joints spiralés fabriqués sur mesure
Notre important stock de feuillard se compose, en plus des inox classiques (SS304L, SS316L et SS321) d’alliages plus spécifiques afin de répondre à l’ensemble des exigences de l’industries.
Nous disposons de stock en SS310, Inconel 625, Inconel 825, Monel, Duplex, SuperDuplex, SS316 Titane, Hastelloy C276,Titane,…
Dans la plupart des cas, un remplissage graphite est conseillé. D’autres remplissages d’étanchéité existent et sont utilisés lorsque le graphite présente des risques de contamination du média.
Il est également possible que le graphite ne soit pas compatible chimiquement ou que la température dépasse la limite d’utilisation du graphite.

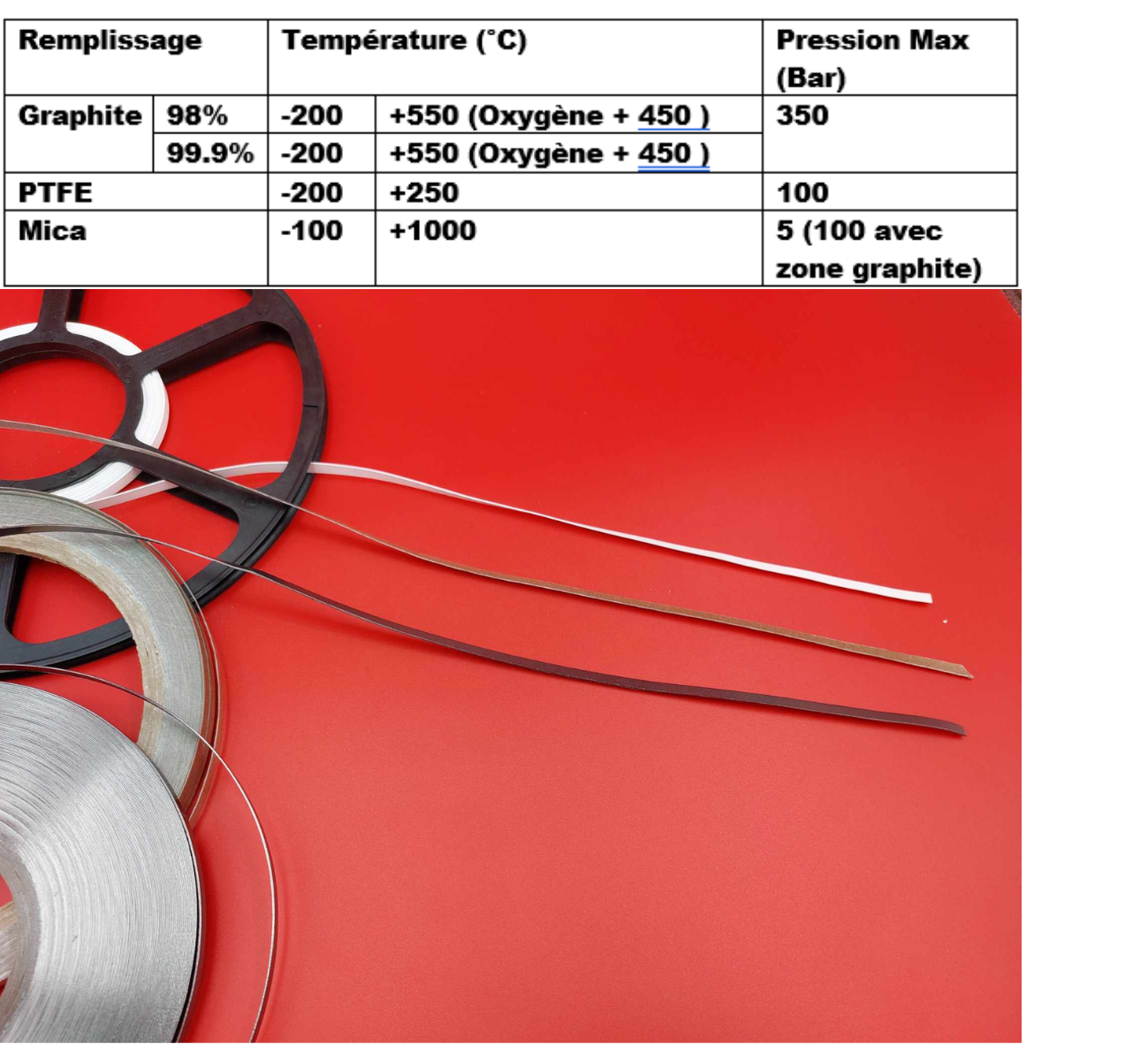

Voir tableau
